Каталог лептирастих вентила са троструким помаком серије 3000

Троструки офсет лептир вентил пружа купцима професионална решења вентила за ригорозне услове рада. како би се задовољили захтеви купаца, обезбеђује вентиле отпорне на корозију, ниске или високе температуре, отпорне на абразију и вентиле од специјалних материјала погодних за различите медије. Блиско сарађујемо са нафтним гасом, производњом електричне енергије, рударством, хемијском индустријом, индустријом прехрамбених пића и поморском индустријом, како бисмо предвидели њихове потребе и премашили њихова очекивања.

Троструки офсет лептир вентил је обезбеђивао високе перформансе двосмерног нултог цурења, проводећи нову индустријску категорију користећи технологију која раније није била доступна са другим четвртоокретним вентилима.

Снажна посвећеност одржавању и побољшању квалитета перформанси производа и услуга за кориснике је инхерентна нашој политици управљања.

Нулто цурење значи да нема видљивог цурења када се тестира под високим притиском са водом и ниским притиском са ваздухом према постојећим међународним стандардима.

Мехур нулто цурење:

Заптивни прстен диска постигнут је силом обртног момента која је равномерно оптерећена на ивици ламиниране заптивке диска, која има функцију да обезбеди нулто цурење у хидростатичком или ваздушном тесту према АПИ 598.

Ниско трење:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Обновљиви печат:

Заптивни прстен се може одржавати и заменити након случајног оштећења, овај заменљиви заптивни прстен омогућава поуздано чврсто заптивање и дужи радни век.

Најбоља вредност за новац:

лептир вентили (ТОБВ) пружају највиши квалитет и најбољу вредност доступну у индустрији управљања. Јединствени дизајн ових вентила обезбеђује робусну поузданост и изузетно лако одржавање на терену. Дакле, смањује трошкове наших купаца уз испоруку најбоље вредности, независни и интерни тестови су доказали нашу супериорну способност радног века, са -непропусним затварањем у више од 100,000 циклуса.

Три врсте дизајна печата:

Троструки ексцентрични лептир вентили обезбеђују једносмерну ламинирану заптивку, двосмерну ламинирану заптивку, једносмерну меку заптивку нашем купцу

Оффсет 1

Осовина је постављена иза равни заптивне површине да би се обезбедила непрекидна путања седишта.

Оффсет 2

Вратило је постављено на једну страну од средишње линије цеви/вентила како би се омогућило померање заптивке са седишта током отварања од 90 степени.

Оффсет 3

Средишње линије седишта и заптивног конуса су нагнуте у односу на средишњу линију цеви/вентила. Овај трећи помак у потпуности елиминише трљање.

Материјали за конструкцију

Тело:	Угљенични челик (А216 ВЦБ, А352 ЛЦБ, А217 ВЦ6, А217 ВЦ9, А217 Ц5) / нерђајући челик (А351 ЦФ8, А351 ЦФ8М, А351 ЦФ3, А351 ЦФ3М) / дуплекс нерђајући челик (А9А95, 5А959) (А494 Н-12МВ, А494 ЦВ-12МВ, А494 ЦВ-2М) / легура инконела (А494 ЦИ-40, А494 ЦВ-6МЦ) / легура монела (А494 М35-1)
диск:	Угљенични челик (А216 ВЦБ, А352 ЛЦБ, А217 ВЦ6, А217 ВЦ9, А217 Ц5) / нерђајући челик (А351 ЦФ8, А351 ЦФ8М, А351 ЦФ3, А351 ЦФ3М) / дуплекс нерђајући челик (А9А95, 5А959) (А494 Н-12МВ, А494 ЦВ-12МВ, А494 ЦВ-2М) / легура инконела (А494 ЦИ-40, А494 ЦВ-6МЦ) / легура монела (А494 М35-1)
Стабљика:	А276 420 / А705 17-4ПХ(А564 630) / А276 КСМ-19 / А182 Ф53 / С20910 / Хастеллои-276 / Инцонел 625 / К500
Седиште тела:	Тело је седиште / 13Цр наношење електроде / СС304 наношење електрода / СС316 наношење електрода / СТЛ наношење електрода
Заптивка диска:	СС316 плус Графит / СС316 плус ПТФЕ / Инцонел 625 плус ПТФЕ / ПТФЕ / РПТФЕ / ПЦТФЕ

Опсег величина

• 4"80" (DN100DN2000)

Оцене притиска

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

ДН (мм)	НПС (инч)	Притисак
Цласс150	Цласс300	Цласс600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Распон температуре

• -140℉ up to 842℉; -60 degree up to 450 degree

Конфигурације тела

• Lug

• Double Flanged

• Wafer

• Butt weld

Сагласност

Дизајн вентила:	АПИ 609
Лице у лице:	ИСО 5752-20 / ИСО 5752-13 / ДИН Ф4
веза:	АСМЕ Б16.5 / АСМЕ Б16.47 / ЕН 1092-1 / ГОСТ 12815 / МСС СП-44 / АСМЕ Б16.25
Тест:	АПИ 598
Квалитет производње:	ИСО 9001 / ИСО 15848

Тест Прессуре

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

У ствари, наши купци редовно замењују постојеће засуне, кугласте и кугласте вентиле постижући значајно смањење простора и тежине, а истовремено имају одмах користи од нижих трошкова инсталације.

Троструки оффсет вентили се интензивно користе у свим применама где је потребна позитивна изолација. Дизајн за четвртину окрета и изузетно низак обртни момент такође омогућавају прецизну контролу протока и притиска. Са нашим вентилима истинска изолација и контролне могућности могу се комбиновати у једном производу против уобичајене потребе за два различита вентила.

Графикон перформанси

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

ВЕНТИЛ ПРЕМИУМ КВАЛИТЕТА КОЈИ СМАЊУЈЕ ВАШЕ ТРОШКОВЕ ВЛАСНИШТВА

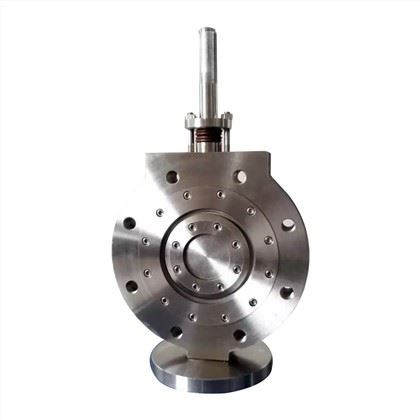

ОБИЧНО НЕ БИСТЕ ПОВЕЗАЛИ ПРЕМИУМ ПРОИЗВОД СА УШТЕДАМА. МЕЂУТИМ, СТВАРНОСТ ЈЕ ПРИЛИЧНО ДРУГАЧИЈА СА ПЛУТАЈУЋИМ СЕДИШТЕМ БИ- ТРОПЛАТНИ ОФФСЕТ ЛЕПТИР ВЕНТИЛАМА СА ПЛУТАЈУЋИМ СЕДИШТЕМ.

Дакле, шта се дешава када инсталирате и почнете да користите вентил? Двосмерни вентил са пливајућим седиштем- са троструким офсетним заптивком је дизајниран да практично не захтева одржавање и не захтева планирано одржавање у већини апликација, што обезбеђује додатну уштеду у трошковима током свог животног циклуса.

БЕЗБЕДНО ЗАМЕНИТЕ СВОЈЕ ПОСТОЈЕЋЕ ВЕНТИЛЕ СА ПЛУЋАЈУЋИМ СЕДИШТЕМ БИ- ТРОПЛАТНО ПОМАШЕНИМ ЛЕПТИР ВЕНТИЛОМ СА ТРАЈНИМ СЕДИШТЕМ.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Коришћење вентила такође може допринети смањењу системских кварова, чиме се побољшава укупни ниво интегритета безбедности (СИЛ); у ствари, коришћењем двосмерних вентила са пливајућим седиштем са два-заптивком са троструким померањем са одговарајућим избором актуатора, могуће је конфигурисати производ да помогне потребну заштитну функцију.
