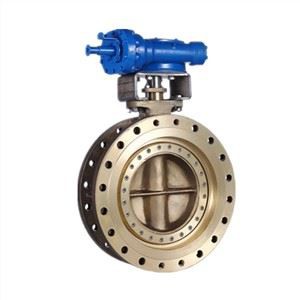

Пет лептирастих вентила са ексцентричним бртвама на лицу

Одвојиво и интегрално ковано седиште вентила, заменљиви интегрисани дизајн прстена заптивног прстена лептира, неће проузроковати да цела машина пријављује накнаде због проблема са хабањем заптивки; цела машина се може у потпуности раставити и поново монтирати на лицу места, односно сваки прибор може бити на лицу места Одржавање и замена могу смањити трошкове дуготрајне употребе производа. Мулти-ексцентрични дизајн чини заптивну површину без трења, термичког ширења и контракције су уједначеније, а опсег примене шири.

Карактеристика дизајна +

Као одговор на потребе различитих радних услова, на основу троструке ексцентричности развили смо петоструки лептир вентил од двоструког и двосмерног метала до метала.

Четири ексцентрични лептир вентил са четири ексцентричне структуре;

Прва је ексцентрична; средиште правог круга је ексцентрично, а свака тангента заптивног прстена окомито на средњу линију канала је прави круг, а центар сваке фасете је ексцентричан према средишњој линији канала.

Други је ексцентричан; осовина је ексцентрична, заптивна површина је постављена на бочну страну вентила, а заптивна површина је ексцентрична према стаблу вентила,

Трећи је ексцентричан; пречник је ексцентричан, стабло вентила је на једној страни средишње линије вентилног канала, а стабло вентила је ексцентрично према центру канала.

Четврти ексцентрични, врх елиптичног конуса је ексцентричан, а ободна линија савршеног кружног заптивног прстена продужена је тако да формира елиптични конус, а врх елиптичног конуса је ексцентричан према центру канала.

Пета ексцентричност; Четвороструки помак укошеног пресека продуженог конуса из овалног круга, заптивни прстен позитивног круга.

Стандард дизајна +

· Дизајн: АПИ 609

· Лицем у лице: АПИ609 / ИСО5752-20 / ИСО5752-13 / ДИН Ф4 / ЕН558

· Крај прирубнице: АСМЕ Б16.5 / АСМЕ Б16.47 / ЕН1092-1 / ГОСТ 12815 / Гост 33259 / МСС-СП44

· Крај завршног заваривања: АСМЕ Б16.25

· Тест: АПИ598

· Заштита од пожара: АПИ607 / АПИ6ФА

Техничка спецификација +

· Величина: 2 ”~ 104” (ДН50 ~ ДН2600)

· Класа: 150ЛБ ~ 2500ЛБ / ПН6 ~ ПН420

· Прикључак: Двострука прирубница / чеони завар / ушица / облатна

· Рад: Пужни зупчаник / пнеуматски актуатор / електрични актуатор

· Температура: -196 ~ 900 ℃

· Примена: Директно загревање / топљење гвожђа и челика / ЛНГ / термоелектране / кристалне честице / прах / слуз утичу на различите оштре услове рада

Опција материјала +

· Тело ГГ појачало; Диск: Угљенични челик (ВЦБ, ЛЦБ)

· Нерђајући челик (ЦФ8, ЦФ8М, ЦФ3, ЦФ3М) /

· Дуплекс нерђајући челик (4А, 5А, 6А) /

· Легура Хастеллои (Н-12МВ, ЦВ-12МВ, ЦВ-2М) /

· Легура инконел (ЦИ-40, ЦВ-6МЦ) /

· Монелова легура (М35-1) /

· Легура алуминијумске бронзе (Ц95400, Ц95500, Ц95800, АБ2Ц)

· Стабло: СС420 / 17-4ПХ / Ф51 / Ф53 / КСМ-19 / Монел-К500 / Инцонел-625 / Хастеллои-276 / Титанијум

· Заптивање диска: / Ф304+ Нитрирање / Ф304+СТЛ / Ф316+ Нитрирање / Ф316+СТЛ

· Тело седиште: / Ф304+ Нитрирање / Ф304+СТЛ / Ф316+ Нитрирање / Ф316+СТЛ

Пријава за +

Слуз са зрнастом течношћу.

Чврсти прах.

Течност за кристализацију.

Течност за високу температуру која очвршћава разлику у температури.

Величина влакана.

Висока температура раствара сол.

Лептир вентил са двосмерном мрежом грејања.

Криогени, лептир вентил за ЛНГ.

Лептир вентил високог притиска од 2500 лб.

Лептир вентил за високу температуру од 1100 ℃.

Ватроотпорни и антистатички лептир вентил отпоран на експлозију.

Лептир вентил посебне структуре за очување топлоте и прочишћавање
