Карактеристике и предности

ТИПБВ лептир вентил са двоструким померањем је робустан и поуздан еластични вентил са двоструким померањем дизајниран за високе перформансе у постројењима за пречишћавање воде, цевоводима, пумпним станицама и индустријским окружењима. Овај вентил високих спецификација је направљен да траје са завареним седиштем тела, иновативним сувим вратилом и епоксидним премазом везаним фузијом.

Потпуно је у складу са АВВА стандардом Ц504:

Сви ТИПБВ двоструки ексцентрични лептир вентили су у складу са АВВА Ц504 и дизајнирани су за дуг радни век са мало пажње или потребе за одржавањем. Осовине од нерђајућег челика су отпорне на корозију. Паковање типа Цхевро н В- се користи да траје животни век вентила без подешавања.

Низак обртни момент:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Гумено седиште које се може заменити на терену:

Специјално састављено седиште Буна Н заптива 360 степени на ивици сферног диска од нерђајућег челика. Јединствени ужљебљен- дизајн седишта, заједно са широком, сферично обликованом ивицом седишта диска, омогућава већу толеранцију затварања диска (до 1 степен од центра у затвореном положају без цурења). Седиште је механички учвршћено у тело без металног окова помоћу ливеног епоксидног једињења које обезбеђује да седиште буде у складу са п рецизним радијусом диска са уједначеним контактним притиском. Потпуно је подесив на терену и заменљив.

Лакоћа одржавања:

Дизајн Доубле Оффсет захтева од нула до минималног одржавања. Поклопац лежаја омогућава кориснику да уклони пужни зупчаник без одводњавања цевовода е. У случају замене или поправке заптивки то се може обавити на терену, уобичајеним алатима, без потребе за ињекцијама епоксида или специјализованог техничара.

Структура и предности

Стандард дизајна

Дизајн вентила:

ЕН593/АВВА Ц504

Лице у лице:

ЕН558-1 / АНСИ Б16.10

Крајња прирубничка веза:

ЕН1092/АНСИ Б16.47/АНСИ Б16.5

Горњи прирубнички прикључак:

ИСО 5211

Тип		Меки заптивни ексцентрични лептир вентил			АВВАЦ504 Лептир вентил
Номинални пречник (ДН/инч)		600-3000	100-2600	100-1200	3"-72"
Номинални притисак (ПН/ПСИ)		0.6	1 0	1.6	150ПСИ
Тест Прессуре	Заптивање	0.66	11	1.76	165ПСИ
	Шкољка	0.9	1 5	2.4	225ПСИ
Радна температура (степен)		-10-80			-10-80
Погодни медији		Слатка вода, канализација, морска вода итд.

Заптивна структура и карактеристике

Техничка спецификација

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Материјали главних делова

Не,	Име	Материјал
	Бусхинг	ЗЦуЗн38Мн2Пб2, Ф4 подлога Челик
2	Боттом сха	304 416 420 431
3	Дисц	КТ450-10 А536 65-45-12
4	Тапер пин	304 416 420 431
5	Top sha代	304 416 420 431
6	Тело	ХТ200 А126ЦлассБ КТ450-10 А536 65-45-12
7	Паковање	НБР ЕПДМ
8	Ретаинер	КТ450-10 А536 65-45-12 К235-А Гр33
9	Диск заптивни прстен	НБР ЕПДМ
10	Челични прстен за тело	316
11	Заптивни прстен	НБР ЕПДМ

Тијело

Направљен од материјала високе чврстоће, мала деформација, прилагођава се лошим условима рада.

Б: Заптивни прстен за тело

Заптивни прстен од нерђајућег челика, интегрално ваљање на телу, висока прецизност, отпоран на хабање{0}}, дуг век трајања.

Ц: Заптивни прстен диска:

Заптивни гумени прстен Т типа, интегрисани обликовани облик, висока прецизност, заптивка у двосмерном домету.

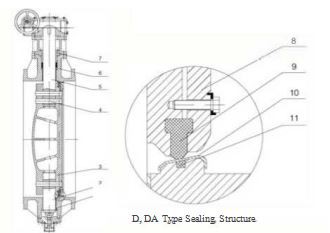

Д, ДА Тип заптивне структуре

Е: Конусна игла

Висока прецизност, ефикасно повежите осовину са диском

Ф: Пин-Заптивни прстен

Поуздано причврстите конусни затик, спречите пад,

Г: Жлезда за паковање

Дођите до фиксног положаја горњег вратила и причврстите заптивни прстен.

Х: О{0}}Прстен

Мултиплекс.{0}}Прстенови могу да спрече цурење на крају вретена.

И: Бусхинг

Направљен од мазива и материјала са малим коефицијентом трења, подржава осовину и смањује обртни момент.

Ј: Осовина

Осовина од нерђајућег челика високе чврстоће може ефикасно испоручити обртни момент.

К: Носи веш

Спречите хабање прстена удлаге и рамена осовине, смањите обртни момент и осигурајте осовину у правом положају.

Л: О{0}}прстен

Ефикасно спречите цурење краја.

М: Доњи поклопац

Кроз носећи уложни прстен, спречите пад диска и обезбедите перформансе заптивања.

Н: Прстен за удлагу

Уверите се да је осовина у правом положају.

Укупне димензије и тежине

ПН10 (Јединица: мм, кг)

ДН	Оператер зупчаника	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Тежина
100	КСЈ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	КСЈ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	КСЈ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	КСЈ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

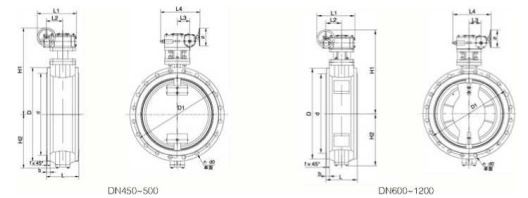

ПН10 (Јединица: мм, кг)

ДН	Оператер зупчаника	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Тежина
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Укупне димензије и тежине

ПН6/ПН10 (Јединица: мм, кг)

Притисак	ДН	Оператер зупчаника	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Тежина
ПН10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
ПН6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

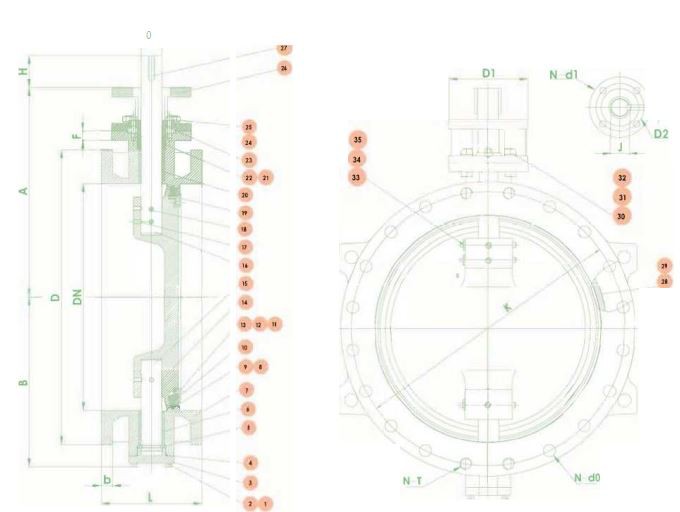

Материјали главних делова за АВВА Ц504 лептир вентил

НЕ.	НАМЕ	КОЛ	МАТЕРИЈАЛ	БЕЛЕШКА
1	Спринг Гаскет	8	304
2	Хекагон Болт	8	304
3	Боттом Цовер	1	АСТМА536
4	Заптивка доњег поклопца	1	ЕПДМ	НБР
5	Бисецт Ринг	1	304
6	ЛоверБусхинг	1	316 плус ТЕФЛОН
7	Тело	1	АСТМА536
8	Боди Сеал	1	ЕПДМ	НБР
9	Челични прстен за заптивање тела	1	316L
10	Дисц Сеал	1	ЕПДМ	НБР
11	Хекагон Болт	40	304
12	Екстерни језичак заптивка	1	304
13	Унутрашњи шестоугаони вијак за затезање равног краја	20	304
14	Дисц	1	АСТМА536
15	Ловер Схафт	1	СС304
16	Уппер Схафт	1	СС304
17	Рпер Крајњи вијак	3	СС304
18	ТаперПин	3	304

2.	НАМЕ	КОЛ	МАТЕРИЈАЛ
19	Прстен за притисак	1	304
20	Уппер Бусхинг	1	316 плус ТЕФЛОН
21	Прстен за паковање	1	304
22	О-прстен	4	ЕПДМ (НБР)
23	Пацкинг Гланд	1	АСТМА536
24	Хекагон Нут	2	304
25	Двоструки клинови	2	304
26	Подршка за повезивање	1	АСТМА536
27	Генерал Флат Кеи	2	45
28	Ознака	1	H62
29	Лабел Ривет	4	304
30	Хекагон Болт	8	304
31	Хекагон Нут	8	304
32	Спринг Гаскет	8	304
33	Конусна заптивка	3	304
34	Хекагон Нут	3	304
35	Спринг Гаскет	3	304
